Dispositivo di controllo manuale per alimentatore elettronico UV QBe

Introduzione

Il dispositivo di controllo manuale è uno strumento esterno che permette di utilizzare l’alimentatore UV QBe senza l’utilizzo di un PLC, ma utilizzando i comandi messi a disposizione dal dispositivo stesso. Lo scopo di questo documento è quello di descriverne il funzionamento e le modalità d’impiego.

Vantaggi principali

  • Facile da utilizzare:
    una volta impostato basta seguire le sequenze di innesco e spegnimento presenti nel manuale operativo dell’alimentatore ed utilizzare gli interruttori presenti per controllare il funzionamento completo dell’alimentatore UV QBe; inoltre con gli indicatori a LED ed il display integrato, è possibile conoscere in ogni istante a che potenza sta funzionando l’alimentatore (in modo implicito, leggendo la tensione del segnale AnlReq) e quali sono i segnali di feedback che lo stesso restituisce, compresi gli allarmi.
  • Economico:
    il suo costo è relativamente basso rispetto ad un PLC di fascia bassa delle principali marche, quindi lo rende ideale in quegli ambiti di utilizzo semplici e prevalentemente manuali dove la complessità di un PLC non è giustificabile.
  • Alternativo al PLC:
    dove la logica di programmazione è semplice e può anche essere eseguita dall’operatore dell’impianto, utilizzare un PLC è dispendioso sia in termini economici, di tempo di programmazione che di risorse dedicate alla stessa, che non sempre sono reperibili in un’azienda.

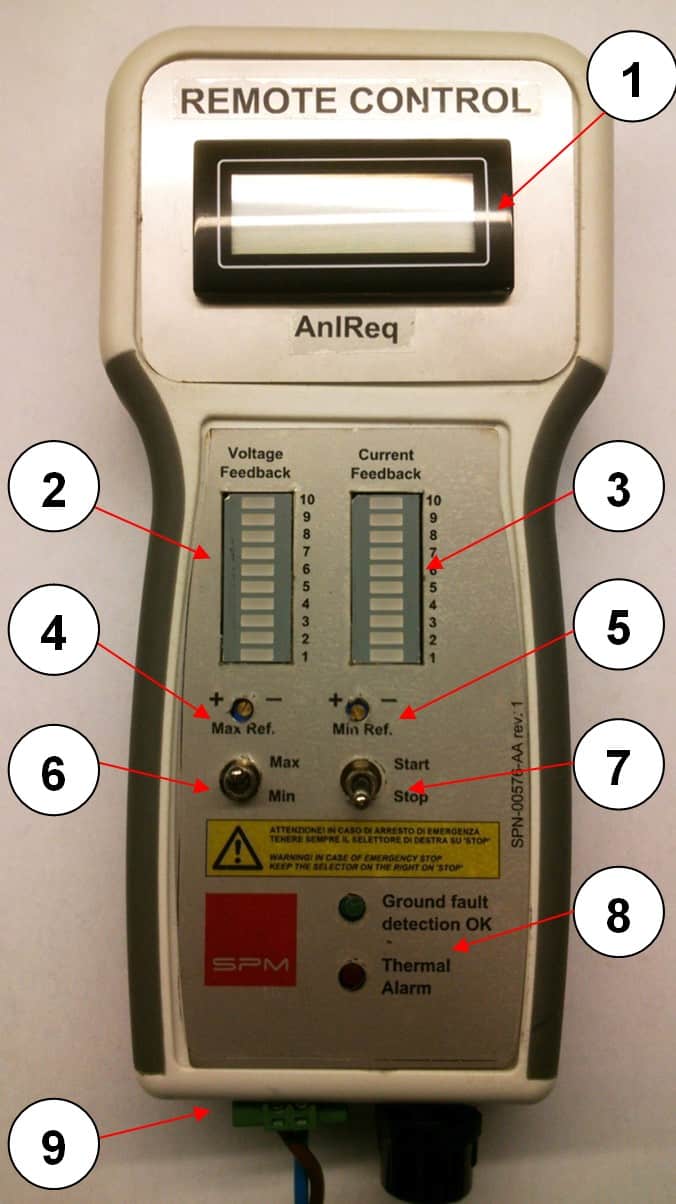

Descrizione layout del dispositivo (vedi immagine a lato)

  1. Display: visualizza il valore della tensione di riferimento del segnale analogico (AnlReq)
  2. Voltage Feedback: tramite una barra a led visualizza il valore del feedback di tensione della lampada (0-10V)
  3. Current Feedback: tramite una barra a led visualizza il valore del feedback di corrente della lampada (0-10V)
  4. Max Ref.: trimmer che permette la regolazione del valore massimo del segnale di riferimento analogico (AnlReq)
  5. Min Ref: trimmer che permette la regolazione del valore minimo (stand by) del segnale di riferimento analogico (AnlReq)
  6. Selettore Min-Max: permette di scegliere il funzionamento dell’alimentatore in modalità piena potenza o stand-by
  7. Selettore Start-Stop: permettere l’accensione o lo spegnimento della lampada
  8. Allarmi: led rosso indica allarme di sovratemperatura, led verde indica lo stato della dispersione verso terra
  9. Connettore: alimentazione +24V DC

Impostazione parametri

I parametri che è possibile regolare, visualizzandone il valore sul display sono:

  • Max Ref: valore massimo di riferimento analogico (valore di default 7V)
  • Min Ref: valore minimo (stand-by) di riferimento analogico (valore di default 1,5V)

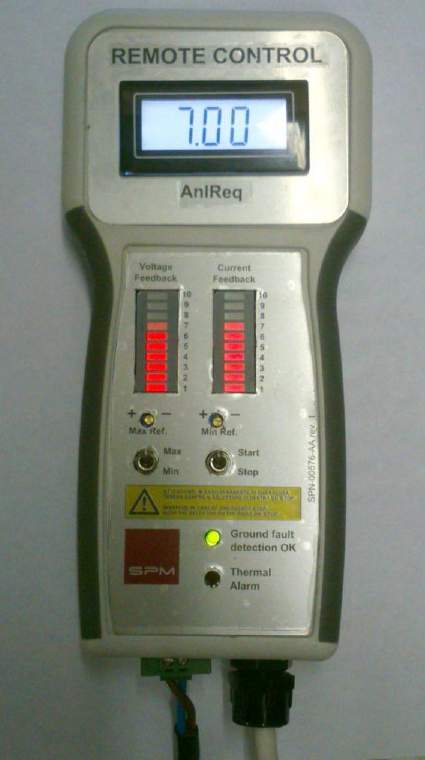

remote_control_news remote_control_news-3

La modalità di regolazione è la medesima per entrambi i parametri, descritta come segue:

  1. Verificare che il controllo remoto sia alimentato con il connettore 9 (+24V)
  2. Impostare il selettore Min-Max(6) sul valore che si vuole regolare
  3. Tramite la rotazione del trimmer corrispondente (4 o 5) regolare il valore di tensione desiderato

Questi valori sono modificabili anche con alimentatore UV QBe in funzione.

ATTENZIONE! IN CASO DI ARRESTO D’EMERGENZA, È NECESSARIO RIPORTARE IL SELETTORE DI DESTRA IN POSIZIONE DI ‘STOP’ PER EVITARE IL RIAVVIO ACCIDENTALE DELL’ALIMENTATORE QUANDO IL PULSANTE DI EMERGENZA VIENE RIPRISTINATO

Segnalazioni d’allarme

Il dispositivo è in grado di visualizzare due tipi di allarme, attraverso l’accensione o lo spegnimento di due LED:

  • Allarme di temperatura: questo allarme è collegato ad un LED rosso, il quale si attiva se uno dei sensori di temperatura presenti nell’alimentatore UV QBe segnala il superamento della soglia di temperatura preimpostata; questo è generalmente sintomo di un cattivo funzionamento dei moduli di potenza. L’attivazione di questo allarme comporta lo spegnimento automatico dell’alimentatore UV QBe e una successiva riaccensione.
  • Allarme di guasto verso terra: questo allarme è collegato ad un LED verde, il quale è normalmente acceso se l’alimentatore è protetto verso i guasti provocati da perdite di correnti verso terra in uscita dall’alimentatore; nel caso in cui si debba verificare un’eccessiva dispersione di corrente verso terra, il LED verde presente sul dispositivo di controllo manuale si spegne. Lo spegnimento di questo led non comporta lo spegnimento automatico dell’alimentatore.
