Sistema di alimentazione e controllo UV LED CTRL RACK

Il prodotto CTRL RACK permette di alimentare e controllare le lampade ad esso collegate in maniera semplice, collegando due cavi per ogni lampada, uno per l’alimentazione (può essere da 3 o 7 poli in funzione della dimensione della lampada) ed uno per l’interfaccia di controllo. L’alimentazione può essere 230Vac (fino a 2kW di potenza) oppure trifase 400Vac (potenze > 2kW). Il prodotto dispone di uno schemo touchscreen (da 4.3” oppure 7” a seconda della taglia del CTRL RACK) con un’interfaccia semplice ed intuitiva, che permette di avere sott’occhio tutte le funzionalità disponibili: dalla configurazione lampade all’impostazione della potenza per singolo segmento, dalla diagnostica al controllo remoto del sistema, tutto è sotto controllo.

Caratteristiche dell’alimentatore UV LED

Il prodotto include:

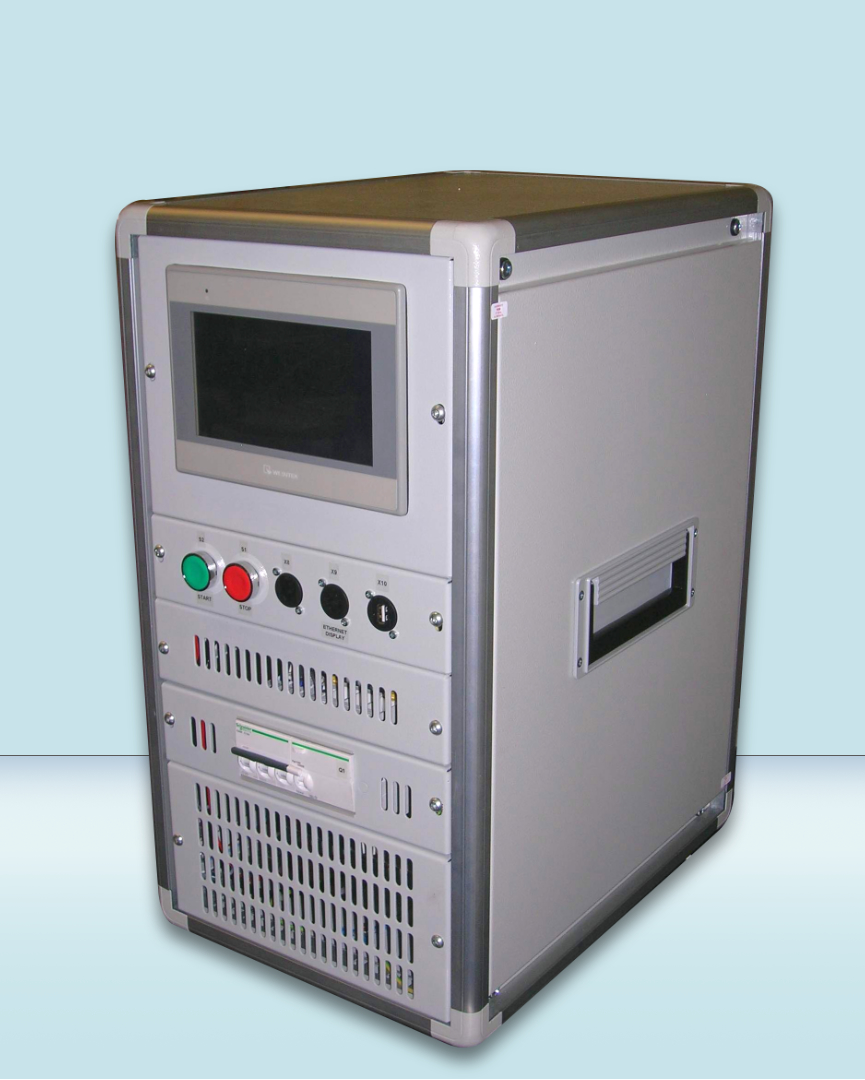

  • Rack in acciaio verniciato a polvere con telaio in alluminio anodizzato, completo di ventilazione e maniglie per lo spostamento dell’unità
  • Alimentatore elettronico (Input: 3PH+N – 340-530V AC, Output: 48V DC)
  • Modulo di controllo con PLC
  • Modulo d’interfaccia con display touch-screen da 4.3” o 7”

Range di potenza disponibili

Per soddisfare al meglio i requisiti produttivi del cliente, l’intero sistema di lampade UV LED è alimentato e controllato da una singola unità, al momento disponibile in tre configurazioni (vedere tabella sulla destra). Su richiesta siamo in grado di fornire sistemi di alimentazione per lampade che richiedono maggiore potenza, fino ad un massimo di 20 kW.
Per avere maggiori informazioni contattate senza impegno il nostro supporto tecnico.

Max potenza [kW] Dim. cabinet [mm] Max num. lampade gestite
2 315 x 450 x 310 3
3 406 x 550 x 400 8
6 405 x 550 x 575 8

Funzioni principali del sistema di controllo

  Selezione delle lampade

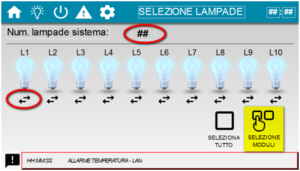

Da questa pagina è possibile selezionare le lampade configurate semplicemente cliccando sopra al simbolo della lampadina oppure selezionarle tutte cliccando sulla relativa casella. Il simbolo posto sotto ad ogni lampadina identifica lo stato della comunicazione tra il CTRL RACK e la lampada stessa.

  Selezione dei moduli

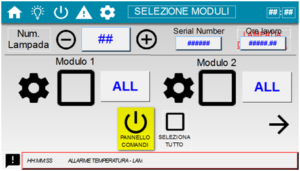

Ogni lampada UV LED è composta da uno o più moduli e per ognuni di essi, è possibile impostarne la selezione per intero oppure parzializzare ulteriormente utilizzando il tasto di selezione dei segmenti (ogni modulo è composto da 2 segmenti). Per ogni modulo possono essere inoltre mostrati la temperatura, la tensione di alimentazione e lo stato del segnale di interblocco ed impostato un valore specifico di potenza per ognuno.

  Pannello comandi

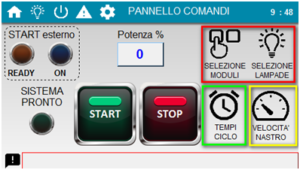

Da questa pagina è possibile impostare il valore di potenza generale, avviare o fermare l’accensione delle lampade oppure impostare i tempi per il ciclo di accenssione e spegnimento automatico (utilizzabile se non è attiva la funzione di start esterno)

  Gestione ricette (optional)

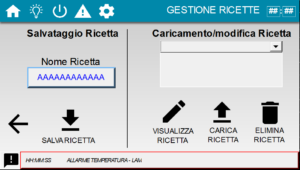

L’impostazione dei parametri di ogni lampada può essere memorizzata all’interno di una ricetta, che potrà essere richiamata in modo rapido in caso di necessità; entrambe le operazioni sono richiamabili da questa pagina.

  Visualizza/modifica ricetta (optional)

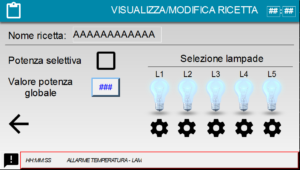

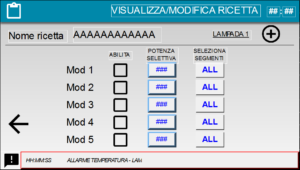

Da queste pagine è possibile visualizzare una ricetta richiamandola dalla memoria e, se abilitata alla modifica, cambiarne i parametri precedentemente salvati secondo le proprie esigenze.

Restiamo a vostra completa disposizione ogni informazione aggiuntiva abbiate bisogno.

Non esitate a contattarci per progettare il vostro sistema!
