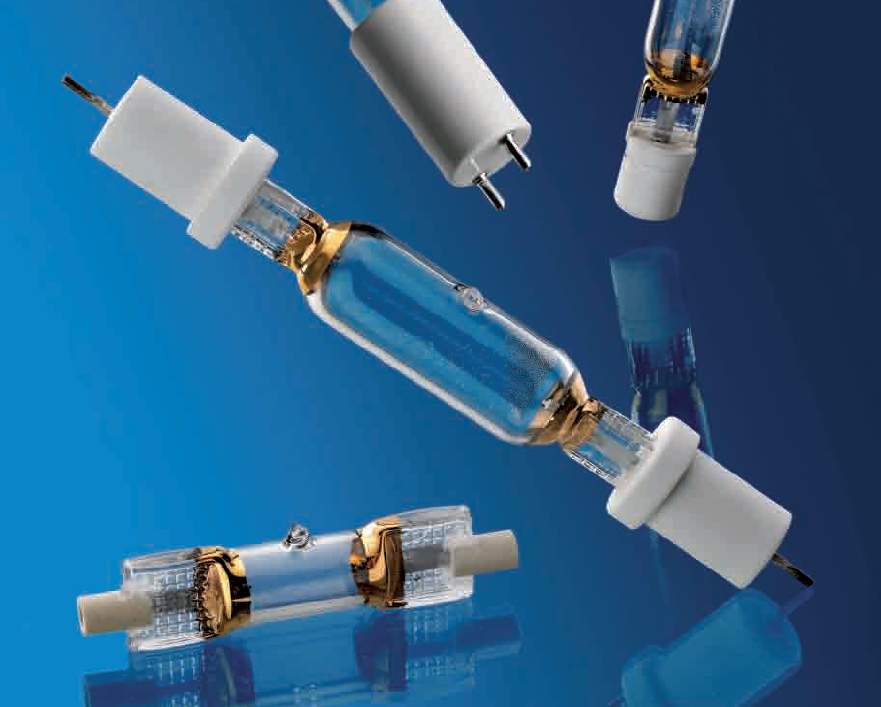

Lampade UV

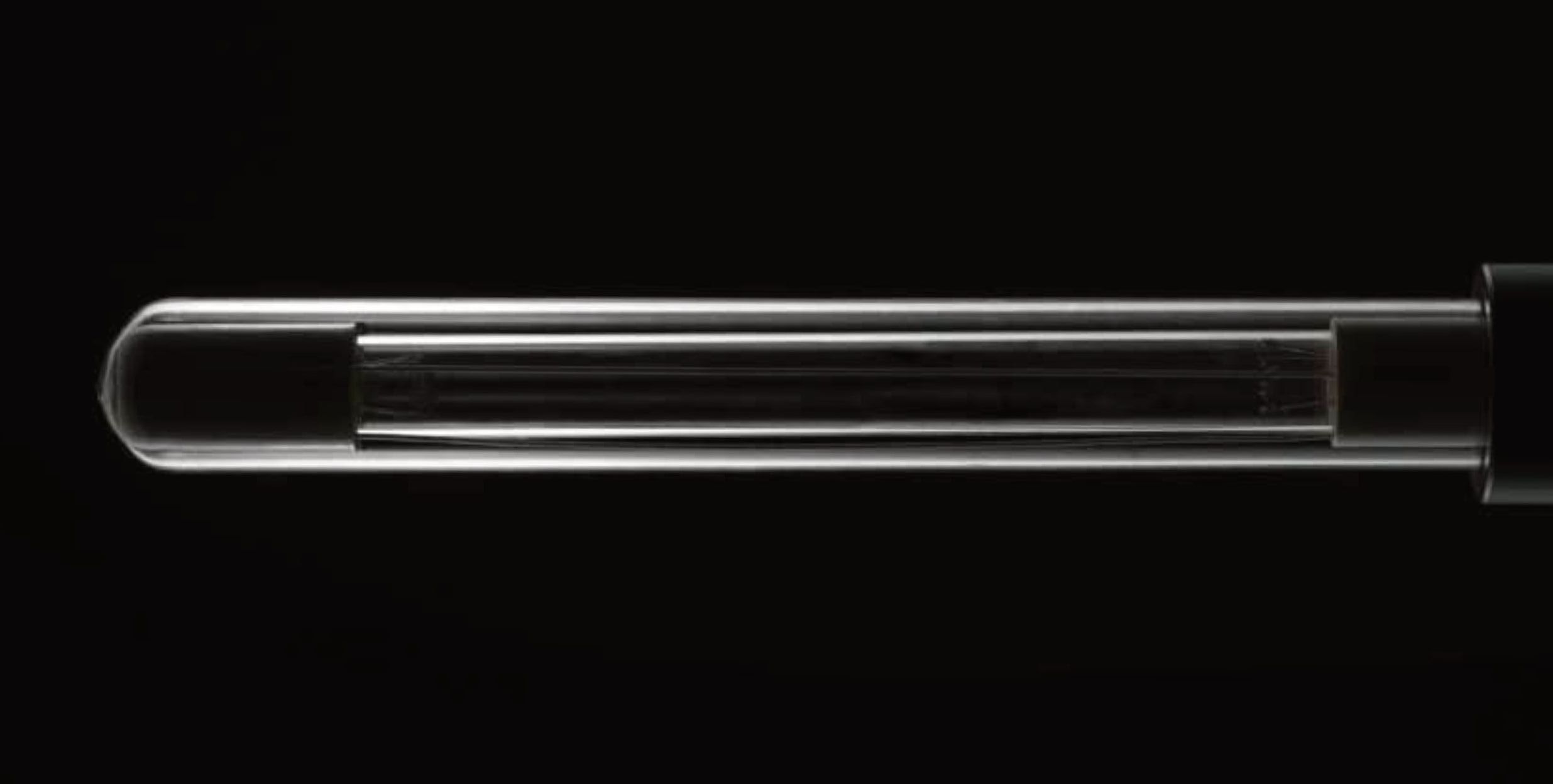

Le lampade Ultraviolette, fornite da SILAP, sono costituite da un tubo di quarzo sigillato da entrambe le estremità al cui interno è contenuto una piccola quantità di mercurio e gas inerte.

Le nostre lampade a raggi ultravioletti sono in vetro di quarzo con lunghezze d’onda da 185 a 400 nm.

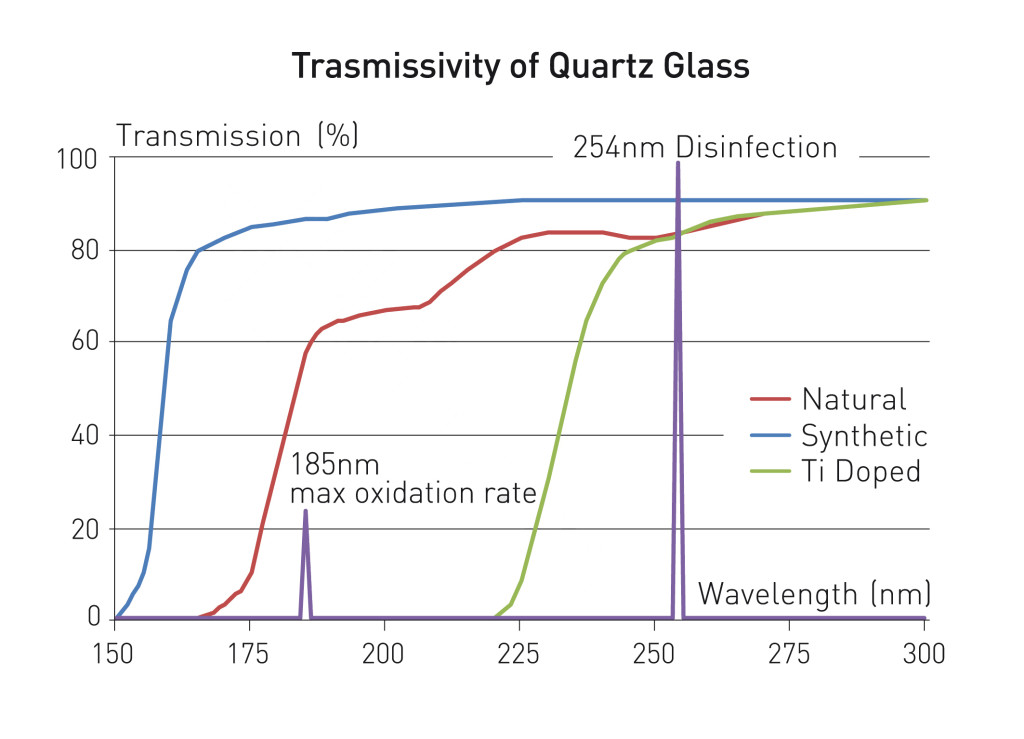

Grazie alle sue caratteristiche di alta stabilità sia termica che meccanica, il quarzo del tubo, utilizzato come involucro per la produzione di lampade UV,  ha una trasmissività elevata ed è altamente trasparente alla radiazione UV.

Nella produzione delle lampade UV, vengono utilizzate diverse qualità di tubi di quarzo a seconda della tipologia di lampada ultravioletta:

  • Quarzo naturale
  • Quarzo Sintetico
  • Quarzo Dopato OF (Ozone Free)

1_who_wm

LAMPADE UV A MEDIA PRESSIONE

Lampade ai vapori di mercurio

Le lampade UV a media pressione di mercurio sono apprezzate prevalentemente per applicazioni di essic­ca­zione/polimerizzazione ultravioletta e per scopi di disinfezione ed ossidazione ultravioletta.

Sono disponibili due tipologie di lampade UV a media pressione ai vapori di mercurio:

  • lampade “succhiate” (A)
  • lampade “schiacciate” (B)

Qui di seguito sono riportati disegni esplicativi

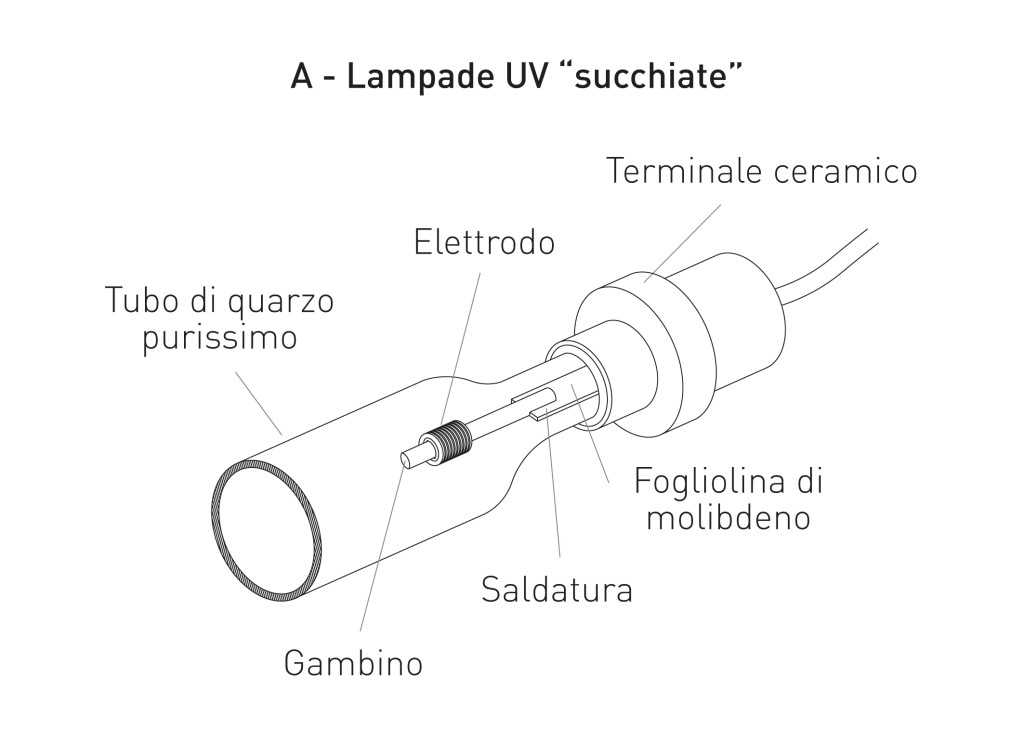

A – lampade “succhiate”

2

Il processo di sigillatura della lampada avviene al tornio in vuoto in modo da permettere al quarzo, opportunamente scaldato, di collassare su se stesso ed attorno alla fogliolina di molibdeno.

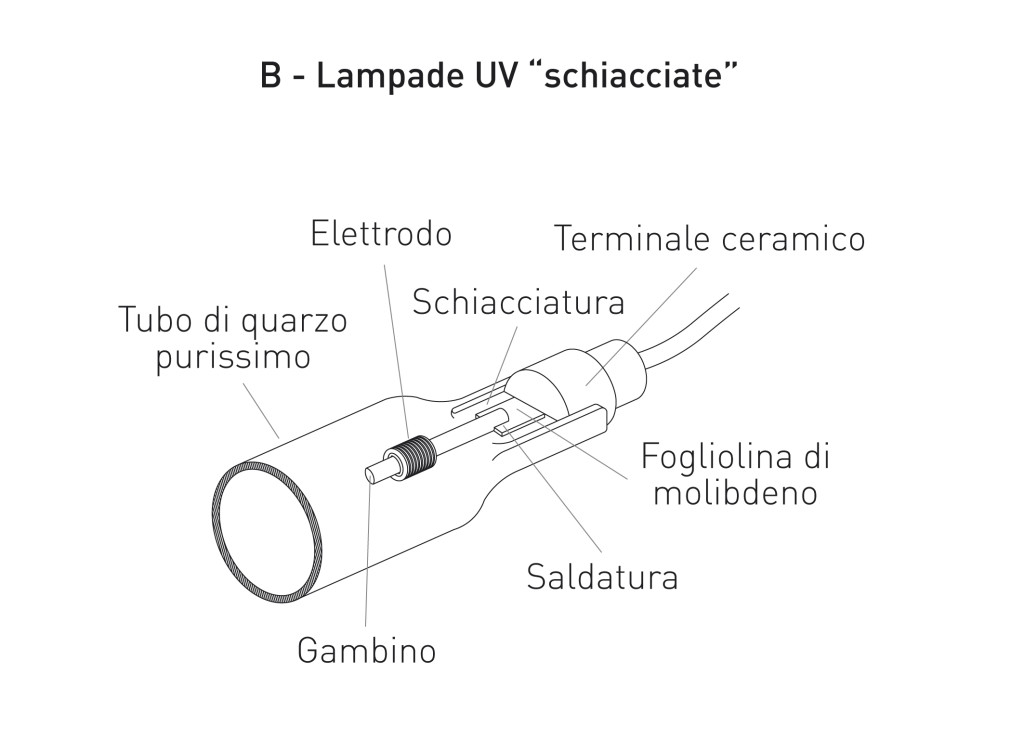

B – lampade “schiacciate”

3

Il processo di sigillatura avviene tramite una macchina schiacciatrice; il quarzo opportunamente scaldato viene pressato da due martelli.

Lampade metal halide

Per speciali applicazioni, oltre alle tipiche lampade ai vapori di mercurio, è disponibile una serie di lampade UV (Metal Halide) alle quali sono opportunamente aggiunti agenti dopanti (ioduri metallici) che modificano lo spettro di radiazione ultravioletta ottimizzandola per le diverse applicazioni.

Drogaggi lampade e relativi spettri

La tabella sotto riportata indica gli spettri di emissione nel caso di drogaggi diversi:

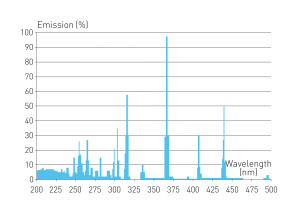

LAMPADE UV A MEDIA PRESSIONE DI MERCURIO

Queste lampade ultraviolette ad media pressione di mercurio emettono nell’intero spettro dell’ultravio­letto (UVA , UVB ed UVC) con picco massimo di emissione nella gamma UVA a 366 nm.

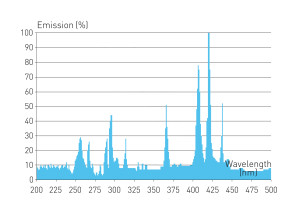

LAMPADE UV A MEDIA PRESSIONE AL GALLIO

Le lampade ultraviolette a ioduri metallici a media pres­sione di mercurio, dopate al Gallio, emettono radiazioni UV il cui picco massimo di emissione si posiziona nella gamma UVA a 420 nm.

4_who_wm 5_who_wm
LAMPADE UV A MEDIA PRESSIONE AL FERRO

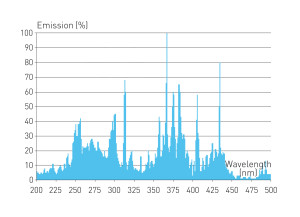

Le lampade ultraviolette a ioduri metallici a media pres­sione di mercurio, dopate al ferro (Fe), emettono radia­zioni UV il cui picco massimo di emissione si trova nella gamma UVA a 366 nm e 440 nm.

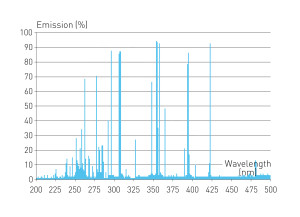

LAMPADE UV A MEDIA PRESSIONE AL PIOMBO

Le lampade ultraviolette a ioduri metallici a media pres­sione di mercurio, dopate al Piombo (Pb), emettono radia­zioni UV il cui picco massimo di emissione si posiziona nella gamma UVA a 357 nm e 420 nm.

6_who_wm 7_who_wm

Tutte le nostre lampade sono disponibili in differenti specifiche/configurazioni, sia in quarzo non dopato, sia in quarzo Ozone-Free.

DATI TECNICI

Le caratteristiche principali delle lampade UV a media pressione sono:

Tubi di quarzo
  • Quarzo Naturale (OF)
  • Quarzo Naturale (OG)
  • Quarzo Sintetico (OG)
  • Diametro esterno dei tubi di quarzo: da OD 10 mm a OD 38 mm
Lunghezza arco da L. 50 mm a L. 2500 mm
Range di potenza da 100 W a 60 KW
Forma del corpo lampada
  • Lineare
  • Ad U
  • A spirale
  • Altre forme fornibili a richiesta
Densità di potenza nominale massima per unità di lunghezza (da verificare in fase di prototipazione)
  • da 80 W/cm a 300 W/cm*
  • da 80 W/cm a 120 W/cm**
  • da 80 W/cm a 250 W/cm***
Vita utile (testata in laboratorio e dipendente dalla potenza della lampada – un’accensione al giorno)
  • da 1000 h a 1500 h*
  • da 1500 h a 5000 h**
  • da 1500 h a 5000 h***
Temperatura superficiale (testata in laboratorio e dipendente dalla potenza della lampada) da 600°C a 900°C

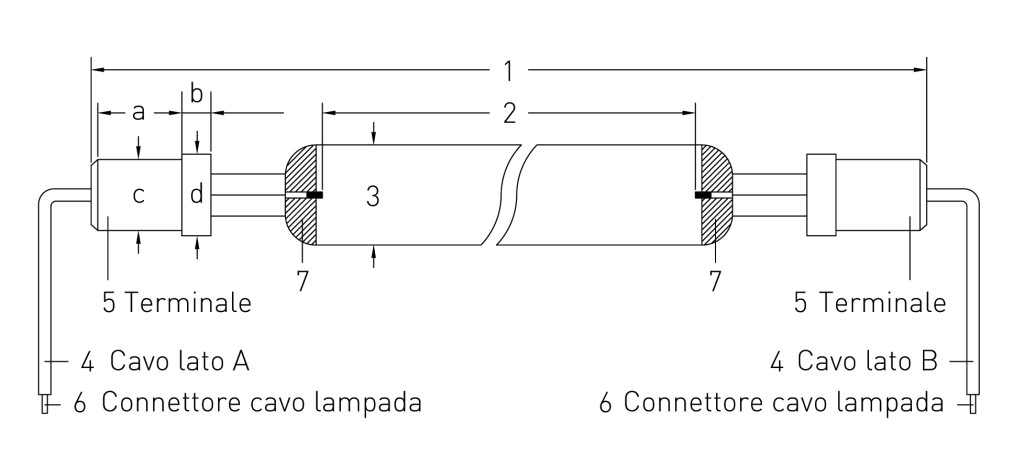

Possiamo fornire ai nostri clienti lampade UV a media pressione indicate per quasi tutti gli impianti UV; nelle righe seguenti è riportata una lista delle informazioni necessarie per la ricambistica:

  • Dati elettrici (Power [W], input voltage [V0 – VL], input current [A0 – AL])
  • Lunghezza totale lampada (completa di terminale ceramico) (1)
  • Lunghezza arco (2)
  • Diametro del tubo di quarzo (3)
  • Lunghezza dei cavi (4)

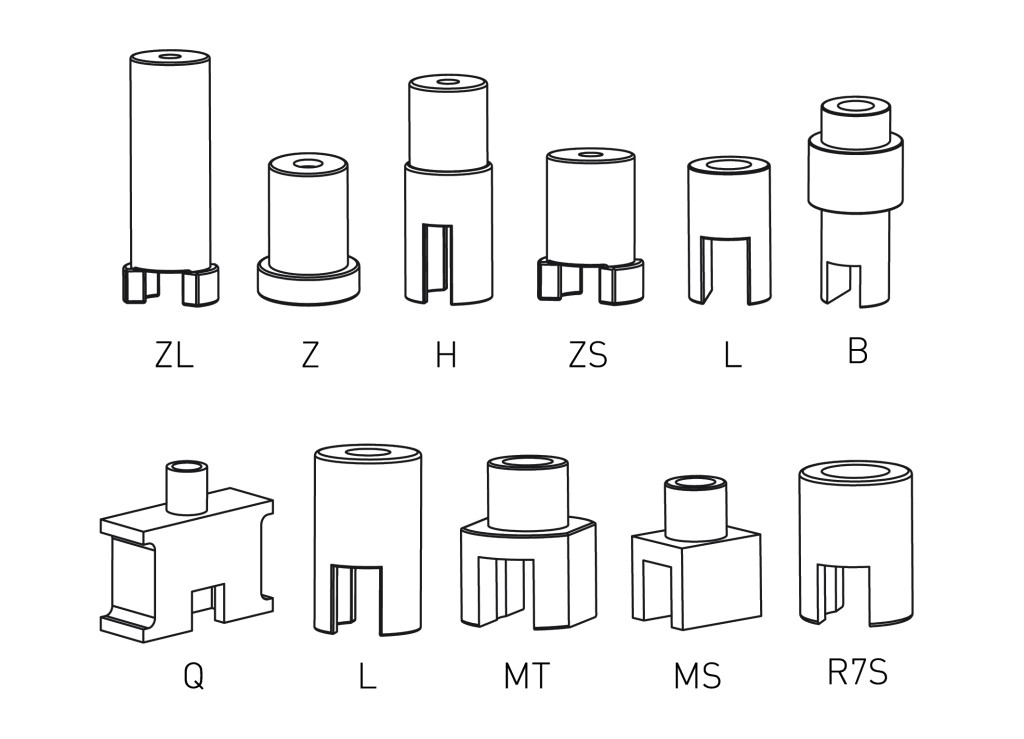

  • Tipologia di terminale ceramico (5)
  • Tipologia della connessione elettrica richiesta (6)
  • Tipologia di riflettore (7)
  • Lampada a produzione di ozono: Si/No
  • Codice lampada da sostituire
