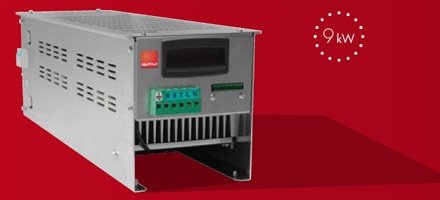

Alimentatore elettronico UV QBe® MINI

UV QBe è un prodotto ad alte prestazioni creato per alimentare in maniera efficiente lampade UV industriali utilizzate per l’asciugatura di inchiostri UV nel settore della stampa grafica e di vernici UV impiegate nella finitura di superfici in legno. Questo modello è disponibile in un range di potenze compreso tra 5 e 9 kW, disponibile attualmente solo nella versione con raffreddamento ad aria.

Tutti i prodotti della gamma QBe hanno la possibilità di controllare in maniera continua la potenza, senza quindi essere vincolati da step prefissati, tutto ciò per offrire migliori performance sia in termini di efficienza che di regolazione dell’output. Inoltre quest’aspetto è maggiormente enfatizzato dal funzionamento dell’elettronica interna ad alta frequenza che si traduce anche in un prodotto più stabile di molti alimentatori elettronici presenti sul mercato. Oltre alle sue funzionalità, anche la progettazione della struttura meccanica merita attenzione: UV QBe grazie alle sue dimensioni compatte è un prodotto molto più flessibile nella localizzazione all’interno dei quadri elettrici o a bordo macchina rispetto agli alimentatori UV tradizionali.

Del modello QBe MINI sono disponibili due versioni:

  • UV QBe MINI LC: versione con corrente di uscita lampada < 18 A
  • UV QBe MINI HC: versione con corrente di uscita lampada ≥ 18 A

Entrambi le versioni hanno inclusa nel prezzo anche la scheda di rilevamento guasti verso terra.

Caratteristiche

  • Segnale d’uscita ad onda quadra, per produrre più raggi UV consumando meno energia
  • Controllo continuo di potenza dal 10 al 100%, in funzione della velocità di lavoro
  • Tempi di risposta ridotti, quindi prodotto più reattivo alle variazioni di potenza
  • Efficienza minima del segnale d’uscita pari al 95%
  • Controllo ad anello chiuso livello del segnale di potenza richiesta
  • Funzione di stand-by a partire dal 15%
  • Semplice installazione

Specifiche tecniche

Raffr. ad aria
vers. LC
Raffr. ad aria
vers. HC
USCITA LAMPADA
Max potenza lampada 9 kW
Max tensione lampada 1500 V
Max corrente lampada < 18A ≥ 18 A
ALIMENTAZIONE
Max assorbimento potenza 24 V 25 W
Max assorbimento ventole a 220V 30W
Tensione di alimentazione 360-530 V
Corrente di alimentazione (a 27 kW) 3 x 14 A
Frequenza di rete 50-60 Hz
CARATTERISTICHE ELETTRICHE
Cos Φ > 0.99
Efficienza elettrica > 0.95
Bilanciamento linea alimentazione Simmetrico su 3 fasi
Morsetti di connessione L1, L2, L3, PE, N
Range di controllo potenza lampada 10% – 100%
CARATTERISTICHE MECCANICHE
Temperatura ambiente Fino a 40°C / 104 °F
Dimensioni (LxWxH) 565 x 186 x 200 mm
2.22 x 0.73 x 0.79 inch
Peso 15kg / 33 lbs

QBe MINI market area

  • Nastro medio e largo
  • Pannelli e superfici di legno in genere
